Penulis: Daffa Raihan Athafalah

Perkembangan teknologi Unmanned Aerial Vehicle (UAV) telah membawa perubahan besar dalam industri survei dan pemetaan. Jika dahulu proses akuisisi data spasial mengandalkan pesawat berawak atau pengukuran terestris yang memerlukan waktu, biaya, dan sumber daya yang besar, kini layanan jasa pemetaan drone mampu menghasilkan data geospasial dengan tingkat akurasi tinggi dalam waktu yang jauh lebih singkat. Layanan pemetaan ini siap membantu berbagai sektor mulai dari pertambangan, konstruksi, kehutanan, perkebunan, hingga pemerintahan sebagai mitra utama dalam memperoleh informasi spasial yang cepat, akurat, dan efisien.

Selama bertahun-tahun, metode pemetaan udara umumnya dilakukan menggunakan kamera nadir, yaitu kamera yang menghadap tegak lurus ke permukaan bumi. Metode ini sangat efektif untuk menghasilkan orthophoto, Digital Surface Model (DSM), maupun Digital Terrain Model (DTM). Namun, seiring meningkatnya kebutuhan akan visualisasi tiga dimensi yang realistis, foto nadir mulai menunjukkan keterbatasannya. Kamera nadir hanya mampu merekam bagian atas objek sehingga sisi vertikal bangunan, tebing, jembatan, maupun struktur lainnya tidak terdokumentasikan secara optimal.

Untuk menjawab kebutuhan proyek, hadir layanan teknologi foto udara oblique (Oblique Aerial Photography). Berbeda dengan metode konvensional, sistem ini menggunakan beberapa kamera yang mengambil citra dari berbagai sudut secara bersamaan sehingga setiap objek dapat direkam dari berbagai perspektif. Pendekatan ini memungkinkan proses rekonstruksi tiga dimensi dengan tingkat detail yang jauh lebih tinggi, termasuk tekstur fasad bangunan, bentuk lereng, hingga struktur infrastruktur yang sebelumnya sulit dimodelkan menggunakan citra nadir.

Dalam implementasinya, layanan ini memadukan platform tangguh kelas enterprise seperti DJI Matrice 350 RTK dengan sensor pemetaan C30 Oblique Camera sebagai solusi andal untuk menghasilkan model tiga dimensi berkualitas tinggi. Integrasi antara sistem navigasi RTK, stabilitas penerbangan, serta kamera multi-lensa beresolusi tinggi memungkinkan tim profesional mengeksekusi akuisisi data secara efisien tanpa mengorbankan akurasi maupun kualitas.

Artikel ini akan menjelaskan mengapa layanan ini merupakan investasi yang tepat, mulai dari konsep foto udara oblique, prinsip kerjanya, hingga bagaimana data spasial berkualitas tinggi ini siap digunakan untuk pembangunan model tiga dimensi, digital twin, analisis geospasial, serta monitoring proyek di lapangan.

Apa Itu Foto Udara Oblique?

Layanan foto udara oblique merupakan metode akuisisi citra udara yang dilakukan dengan mengambil gambar dari beberapa sudut kemiringan secara simultan. Berbeda dengan kamera nadir yang hanya menghadap tegak lurus ke bawah, kamera oblique yang dioperasikan dirancang untuk merekam objek tidak hanya dari bagian atas, tetapi juga dari sisi depan, belakang, kiri, dan kanan. Dengan demikian, setiap objek di wilayah proyek memiliki banyak perspektif pengamatan yang saling melengkapi.

Prinsip dasar metode layanan ini adalah meningkatkan jumlah informasi geometrik yang dapat diperoleh dari suatu objek. Ketika sebuah bangunan difoto hanya dari atas, perangkat lunak fotogrametri akan kesulitan merekonstruksi fasad bangunan karena informasi tersebut tidak tersedia. Sebaliknya, melalui perekaman objek dari berbagai sudut, model tiga dimensi yang dihasilkan menjadi jauh lebih realistis dan akurat.

Teknologi foto udara oblique memanfaatkan konsep multi-view photogrammetry, yaitu teknik rekonstruksi tiga dimensi berdasarkan sejumlah besar citra yang saling bertampalan (overlap). Setiap titik pada permukaan objek akan muncul pada beberapa foto yang diambil dari sudut berbeda. Melalui proses pencocokan fitur, triangulasi, serta bundle adjustment, tim ahli menghitung posisi spasial setiap titik dengan tingkat presisi tinggi.

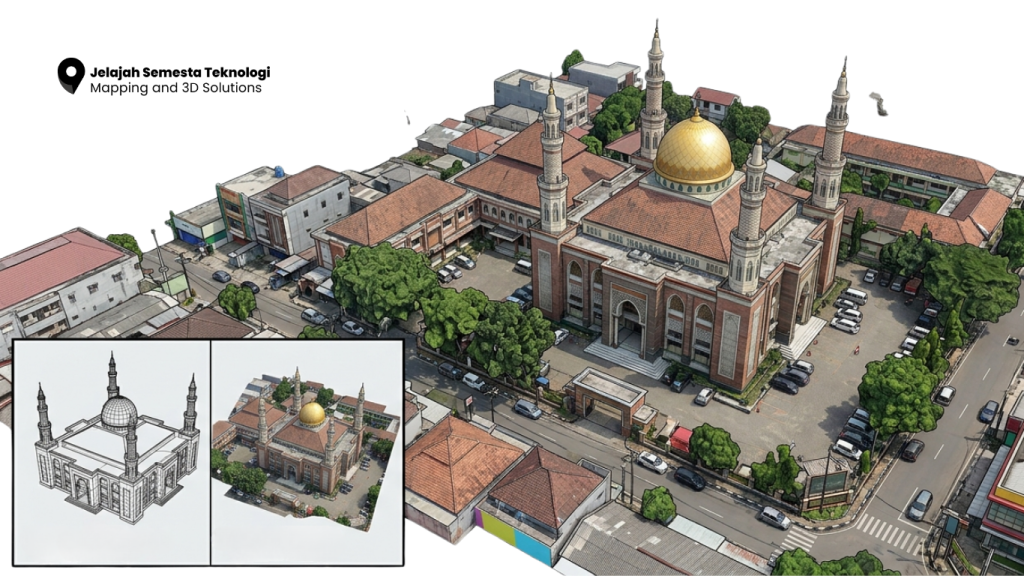

Keunggulan utama jasa foto udara oblique terletak pada kemampuannya menghasilkan model tiga dimensi bertekstur realistis. Tidak hanya bentuk bangunan yang dapat divisualisasikan secara utuh, detail kecil seperti balkon, jendela, pagar, lereng, hingga elemen infrastruktur dapat direpresentasikan secara akurat. Teknologi ini menjadi fondasi krusial jika proyek membutuhkan digital twin, smart city, Building Information Modeling (BIM), atau simulasi tata ruang.

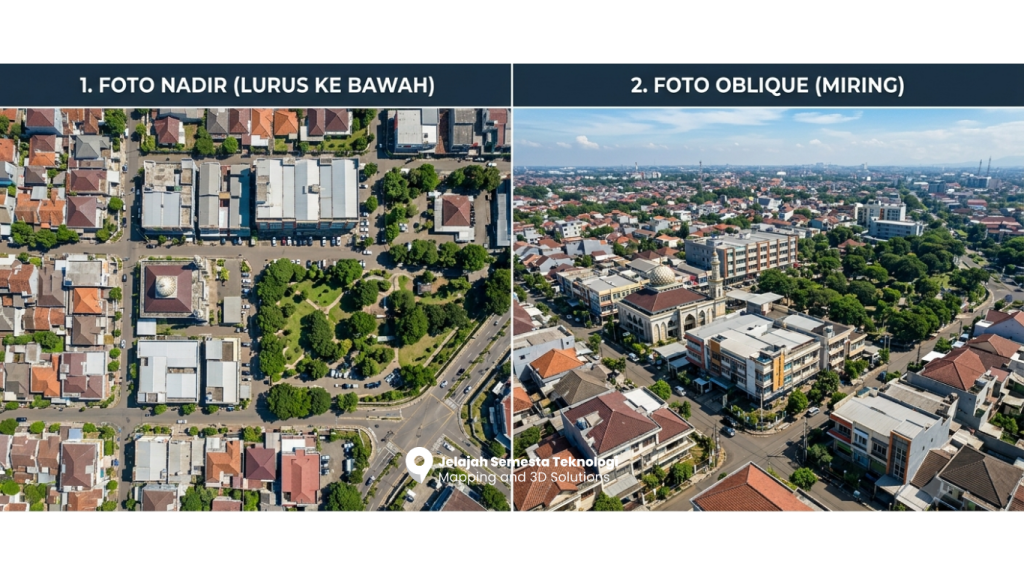

Perbedaan Pemetaan Nadir dan Solusi Foto Udara Oblique

Pemilihan metode akuisisi sangat menentukan jenis produk akhir yang akan dihasilkan. Foto udara nadir dan foto udara oblique memiliki karakteristik berbeda yang penggunaannya disesuaikan dengan tujuan survei operasional.

• Metode Nadir: Ideal untuk menghasilkan orthophoto, peta topografi, dan pemetaan wilayah yang menitikberatkan pada informasi horizontal. Citra diambil dari sudut vertikal dengan tingkat akurasi planimetris yang sangat baik.
• Layanan Foto Udara Oblique: Penggunaan beberapa kamera yang diarahkan pada sudut tertentu untuk merekam dari berbagai sisi. Fasad bangunan, dinding tebing, jembatan, dan struktur kompleks dapat dimodelkan secara utuh.

Produk akhir dari layanan foto udara oblique mencakup textured mesh, point cloud tiga dimensi, dan visualisasi realistis. Dalam praktiknya, tim profesional memadukan kedua metode ini. Kamera nadir menjaga akurasi planimetris, sementara kamera oblique menyediakan informasi geometri vertikal. Kombinasi ini menjamin ketersediaan dataset dengan kualitas spasial dan visual terbaik bagi klien.

Cara Pengambilan Foto Udara Oblique

Layanan foto udara oblique bekerja berdasarkan konsep akuisisi multi-arah. Dalam satu kali penerbangan, sistem akan mengambil beberapa citra secara bersamaan menggunakan konfigurasi satu kamera nadir dan empat kamera oblique (depan, belakang, kiri, dan kanan).

Ketika armada UAV terbang mengikuti jalur yang telah dirancang presisi, shutter akan memotret lima citra berbeda secara simultan. Sinkronisasi ini sangat penting untuk menjaga konsistensi geometri dan meminimalkan perbedaan posisi akibat pergerakan drone di udara.

Selama proses akuisisi, posisi drone direkam secara kontinu menggunakan sistem GNSS RTK untuk memberikan koordinat dengan akurasi tingkat sentimeter. Data ini dipadukan dengan Inertial Measurement Unit (IMU), sehingga setiap foto memiliki orientasi yang akurat. Selanjutnya, tim spesialis akan memproses data tersebut—dari sparse hingga dense point cloud—untuk menghasilkan mesh tiga dimensi bertekstur resolusi tinggi yang siap digunakan untuk analisis teknik lanjutan.

Alasan Penggunaan Sensor C30 untuk Kebutuhan Foto Udara Oblique

Untuk menjamin hasil terbaik bagi klien, penggunaan kamera fotogrametri C30 dirancang khusus untuk memenuhi kebutuhan pemetaan foto udara oblique profesional. Sistem ini mengintegrasikan lima kamera beresolusi tinggi yang terpasang sempurna pada armada DJI Matrice 350 RTK.

Konfigurasi ini menghasilkan cakupan data yang jauh lebih lengkap dibandingkan sistem kamera tunggal, merekam permukaan tanah secara vertikal sekaligus menangkap informasi fasad. Kamera ini dilengkapi dengan teknologi global shutter yang mampu menangkap gambar secara bersamaan tanpa efek distorsi gerakan, sehingga kualitas rekonstruksi model 3D pada proyek tetap terjaga dengan sangat baik.

Dengan dukungan integrasi sistem RTK dan PPK, setiap foto memiliki informasi posisi akurat, yang memungkinkan pengurangan kebutuhan Ground Control Point (GCP) di lapangan tanpa mengorbankan kualitas akhir. Hal ini menghasilkan peningkatan efisiensi operasional dan penghematan waktu survei demi kelancaran proyek. Hasil dari layanan foto udara oblique sangat kompatibel dengan berbagai perangkat lunak modern, siap diolah menjadi data final untuk mendukung keputusan strategis dan visualisasi visual tingkat tinggi.

Percayakan Eksekusi Workflow Terefisien dengan Expert Kami!
PT Jelajah Semesta Teknologi (JST) siap mengeksekusi proyek Anda menggunakan enterprise drone dan sensor berstandar industri.

Workflow Pemetaan Foto Udara Oblique Menggunakan DJI Matrice 350 RTK dan C30

Keberhasilan suatu proyek pemetaan foto udara oblique tidak hanya ditentukan oleh spesifikasi perangkat, tetapi juga oleh penerapan workflow yang sistematis. Alur kerja yang terstruktur sejak perencanaan hingga penyajian akhir akan meminimalkan risiko kesalahan, menjaga akurasi geometrik, dan memastikan produk akhir memenuhi standar industri.

Secara profesional, alur kerja ini terdiri dari tujuh tahapan utama:

Tahap 1: Perencanaan Misi (Mission Planning) Tahapan ini adalah fondasi keseluruhan proses. Operator harus menganalisis wilayah survei, tujuan, dan tingkat ketelitian yang diharapkan.

• Penentuan Area: Membuat poligon Area of Interest (AOI) melalui software seperti DJI Pilot 2 untuk menghitung jalur terbang, estimasi foto, waktu, dan kebutuhan baterai.
• Identifikasi Hambatan & Cuaca: Memetakan potensi hambatan (menara, vegetasi, topografi) dan memastikan cuaca cerah dengan angin rendah demi keselamatan dan konsistensi pencahayaan.

Tahap 2: Menentukan Ground Sampling Distance (GSD) GSD menentukan tingkat detail (resolusi) permukaan tanah pada citra.

• Perkotaan/Digital Twin: Disarankan menggunakan GSD 1–3 cm/pixel untuk detail fasad dan infrastruktur yang tajam.
• Area Luas (Perkebunan/Hutan): GSD 4–6 cm/pixel sudah memadai untuk menjaga efisiensi penerbangan. GSD sangat memengaruhi jumlah foto yang diambil, durasi proses, dan kapasitas penyimpanan.

Tahap 3: Menentukan Parameter Penerbangan Parameter harus diatur secara optimal untuk mendukung rekonstruksi 3D.

• Overlap: Forward overlap umumnya 80%–85% dan side overlap 75%–85% agar objek terekam optimal dari berbagai sudut.
• Kecepatan: Dikombinasikan antara 5–8 meter/detik dengan shutter speed tinggi untuk mencegah motion blur.
• Topografi: Penggunaan fitur terrain awareness sangat disarankan pada elevasi yang bervariasi agar nilai GSD tetap konsisten.

Tahap 4: Persiapan Ground Control Point (GCP) Meski platform DJI Matrice 350 RTK memiliki presisi tinggi, distribusi Ground Control Point (GCP) berkoordinat GNSS geodetik tetap menjadi standar terbaik untuk akurasi absolut. GCP yang tersebar merata membantu menstabilkan proses bundle adjustment dan mengurangi distorsi. Beberapa titik juga dapat dialokasikan sebagai Check Point (CP) untuk evaluasi independen.

Tahap 5: Akuisisi Data di Lapangan Setelah inspeksi pra-penerbangan (UAV, baterai, RTK, penyimpanan), proses akuisisi otomatis dapat dimulai. Sensor C30 akan mengambil lima citra simultan (1 nadir, 4 oblique) pada setiap interval pemotretan yang langsung terintegrasi dengan data koordinat presisi. Operator wajib memantau status cuaca dan sinyal satelit secara real-time.

Tahap 6: Quality Check Data Lapangan Langkah krusial untuk mencegah kegagalan pemrosesan 3D. Pastikan seluruh foto tersimpan dengan ketajaman yang baik, pencahayaan tepat, dan metadata (koordinat RTK) lengkap. Jika terdapat area yang kurang cakupannya, penerbangan ulang dapat segera dilakukan di lokasi.

Tahap 7: Pemrosesan Fotogrametri Data lapangan diproses melalui perangkat lunak fotogrametri (misalnya Agisoft Metashape, Pix4Dmatic, atau Bentley ContextCapture). Prosesnya meliputi:

1. Image alignment untuk pencocokan fitur dan pembentukan sparse point cloud.
2. Bundle adjustment untuk optimasi orientasi kamera menggunakan referensi GCP.
3. Pembentukan dense point cloud, dilanjutkan dengan mesh 3D, dan proyeksi tekstur untuk hasil yang realistis.

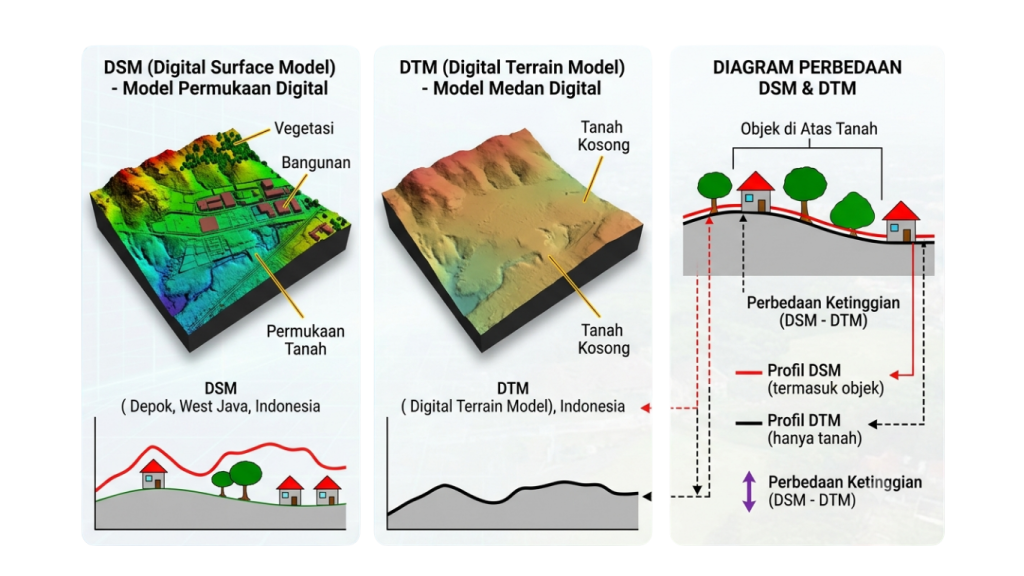

Produk Akhir dan Quality Assurance Dari satu kali akuisisi, dapat dihasilkan ragam produk geospasial seperti textured mesh 3D, dense point cloud, Digital Surface Model (DSM), Digital Terrain Model (DTM), dan orthophoto. Data ini krusial untuk perhitungan volume tambang, evaluasi konstruksi (BIM), hingga penyusunan tata ruang pemerintah (smart city).

Seluruh produk tersebut wajib melewati proses Quality Assurance (evaluasi RMSE, cek kelengkapan tekstur, dan validasi posisi) untuk memastikan akurasi data sebelum digunakan dalam analisis dan pengambilan keputusan teknis.

Bangun Digital Twin Lokasi atau Kawasan Industri Sekarang!
Siap bertransformasi menuju Smart City atau mendigitalisasi aset kawasan Anda? Jelajah Semesta Teknologi (JST) menyediakan layanan end-to-end untuk akuisisi dan pemrosesan data Digital Twin. Dapatkan solusi pemetaan yang inovatif, akurat, dan terpercaya.

Pembangunan Digital Twin: Solusi Cerdas Melalui Penerapan Foto Udara Oblique

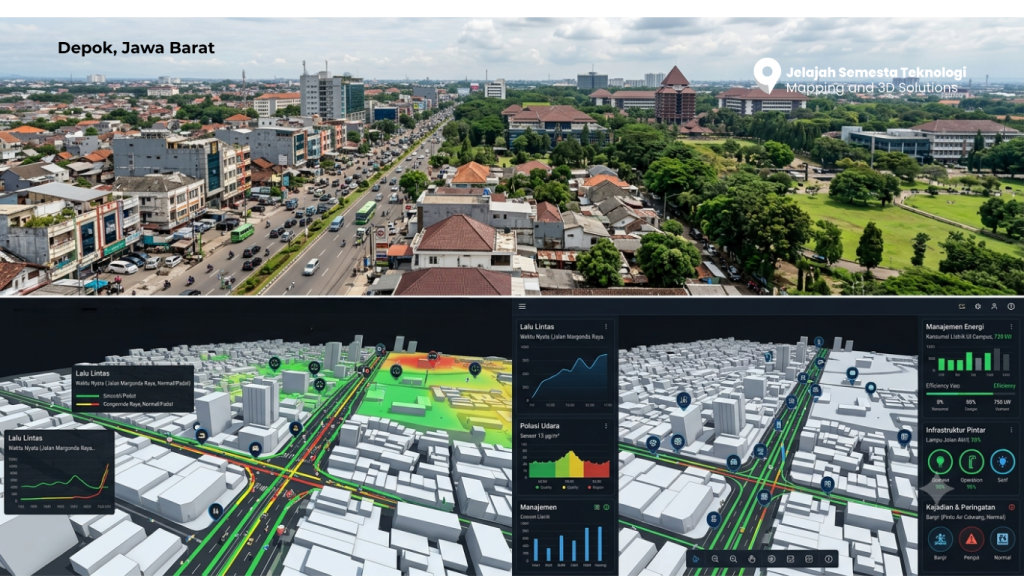

Salah satu implementasi paling progresif dan berkembang pesat dari teknologi pemetaan geospasial modern adalah pembangunan Digital Twin. Digital Twin merupakan representasi digital dari suatu wilayah fisik yang direkonstruksi secara akurat dan dapat diperbarui secara berkala mengikuti perkembangan aktual di lapangan. Untuk mewujudkan ekosistem digital berskala besar ini dengan efisien, teknologi foto udara oblique menjadi solusi fundamental yang tidak dapat diabaikan.

Membangun Digital Twin Perkotaan Melalui Foto Udara Oblique

ibandingkan pemetaan citra konvensional (nadir) yang hanya menyajikan informasi dua dimensi, metode pemetaan ini memungkinkan rekonstruksi wilayah dengan menyajikan informasi dari berbagai sudut pandang. Melalui perpaduan platform enterprise tingkat lanjut seperti DJI Matrice 350 RTK dengan sensor kamera C30, seluruh kawasan perkotaan dapat dimodelkan secara komprehensif. Model tiga dimensi (3D) yang dihasilkan mampu menampilkan bentuk bangunan, tekstur fasad, jalan, jembatan, ruang terbuka hijau, serta berbagai infrastruktur lainnya dengan tingkat detail dan realisme yang sangat tinggi.

Manfaat Strategis Digital Twin Berbasis Foto Udara Oblique

Representasi visual 3D yang intuitif ini memberikan manfaat luar biasa bagi perencana wilayah, pengembang kawasan, dan instansi pemerintah daerah. Manfaat aplikatif dari Digital Twin ini antara lain:

• Optimalisasi penyusunan dan analisis rencana tata ruang wilayah.
• Percepatan inventarisasi dan pengelolaan aset daerah secara visual.
• Pelaksanaan simulasi pembangunan dan analisis bayangan bangunan sebelum proyek fisik dimulai.
• Evaluasi dampak pembangunan dan perencanaan mitigasi bencana yang lebih terukur.

Dengan tersedianya Digital Twin, proses pengambilan keputusan strategis dapat dieksekusi secara lebih cepat, tepat, dan terarah karena seluruh informasi spasial yang dibutuhkan telah tersedia dalam satu platform digital terintegrasi.

Masa Depan Smart City dan Pemetaan Foto Udara Oblique

Perkembangan teknologi menunjukkan bahwa model tiga dimensi di masa depan tidak lagi sekadar berfungsi sebagai dokumentasi visual. Integrasi data dari foto udara oblique dengan kecerdasan buatan (Artificial Intelligence), komputasi awan (cloud computing), LiDAR, serta Internet of Things (IoT) akan melahirkan sistem informasi spasial yang beroperasi secara real-time. Ekosistem Digital Twin ini akan berevolusi menjadi basis analisis cerdas yang adaptif untuk memprediksi perubahan lingkungan, mengelola aset vital, dan memantau infrastruktur demi terwujudnya tata kelola smart city yang berkelanjutan.
